1.方案概述
分布式风冷储能柜消防系统方案主要由两部分构成：火灾探测报警系统、全氟己酮灭火系统。在火灾探测方面，采用柜级探测的策略；在灭火方面，采用全氟己酮灭火装置来实现主动防护。

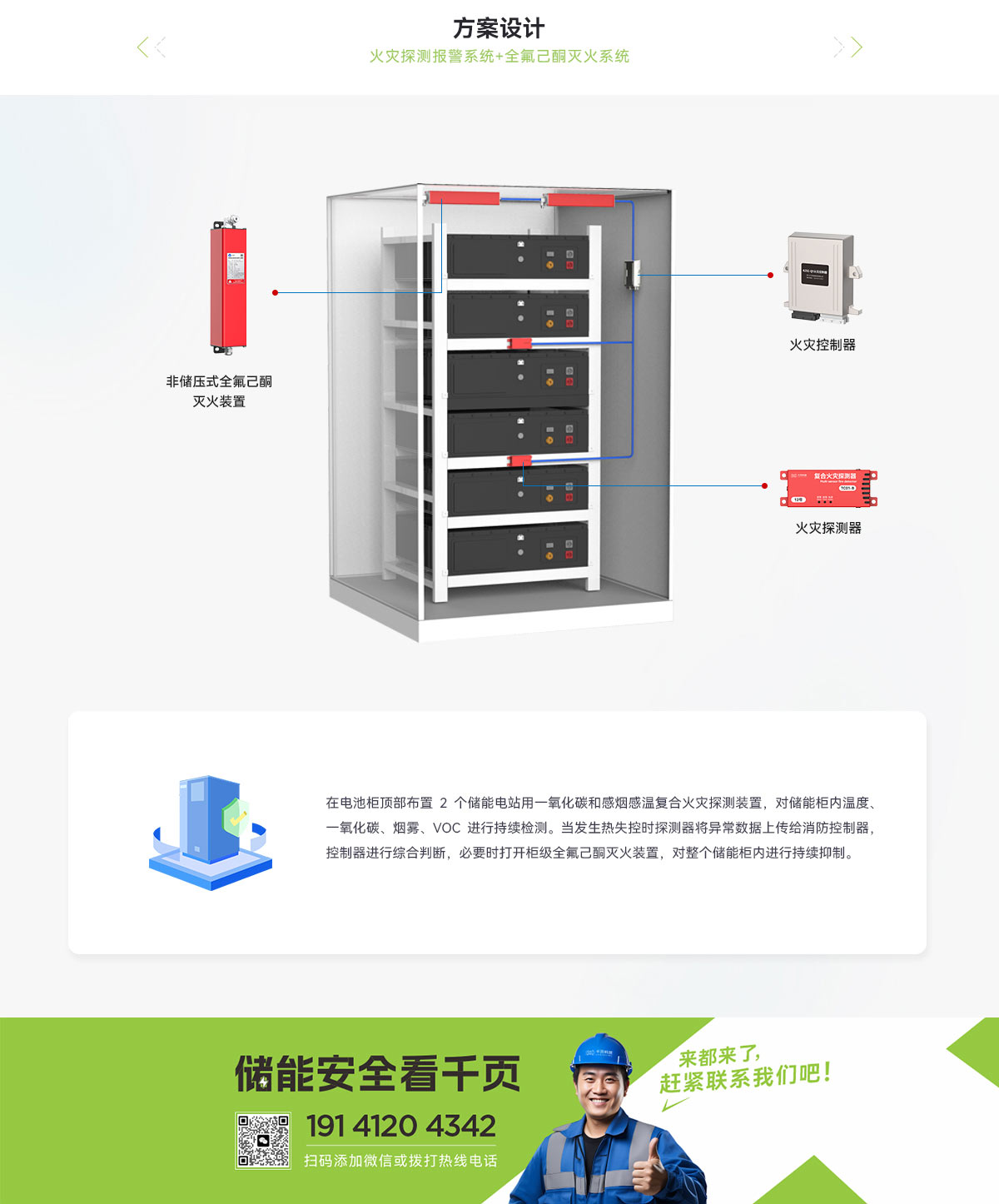

2.方案布置示意图
3.方案设计
每个储能柜作为一个防护区，设置柜级防护；采用四合一复合探测器作为探测装置放置于电池室。柜式储能非储压灭火装置的出口通过高压软管连接至喷头，一旦发生热失控，探测器将报警信号传输至柜式储能非储压灭火装置，柜式储能非储压灭火装置启动，全氟己酮灭火剂通过快接管路及喷头直接作用于失控电池室。
4.全氟己酮灭火原理及喷放策略
（1）灭火原理
全氟己酮灭火剂是一种新型环保、无色、无毒的灭火剂，该灭火剂标准大气压下的沸点为 49.2℃，凝固点为-108℃，介电强度≥110kv，其绝缘性极高。常温下灭火剂呈液态，经喷头喷出后迅速转化为气态，通过物理降温的方式来熄灭火焰，此外还具有隔绝氧气和化学抑制的作用。挥发后不留任何残留痕迹，无毒、对人体无伤害，ODP臭氧层的耗损潜能值为0，GWP温室效应为1，ALT大气中的存活寿命为0.014年（5天）。灭火浓度为4～6%，是哈龙和HFCs类灭火剂的优良替代品。
（2）喷放策略
柜级喷放策略：总共喷放1次，喷射时间≤20s。
5.方案优势
①采用高灵敏度传感器，可以在火灾发生前探测到电池包内温度和CO浓度的存在。
②实时采集监控环境内的空气环境，发现异常及时上报。
③采用RS485或CAN总线连接方式，可直接与BMS通讯，且布线方便，可灵活挂载多路报警器。
④采用多级预警，精确监测储能柜电池Pack内一氧化碳，杜绝误报、漏报现象。
⑤灭火、控制一体化设计，安装简便，且节约空间。
⑥采用全氟己酮灭火剂，降温效果明显，且对带电设备及精密设备无损害（易挥发无残留、绝缘性强不导电）
6.主要设备及参数

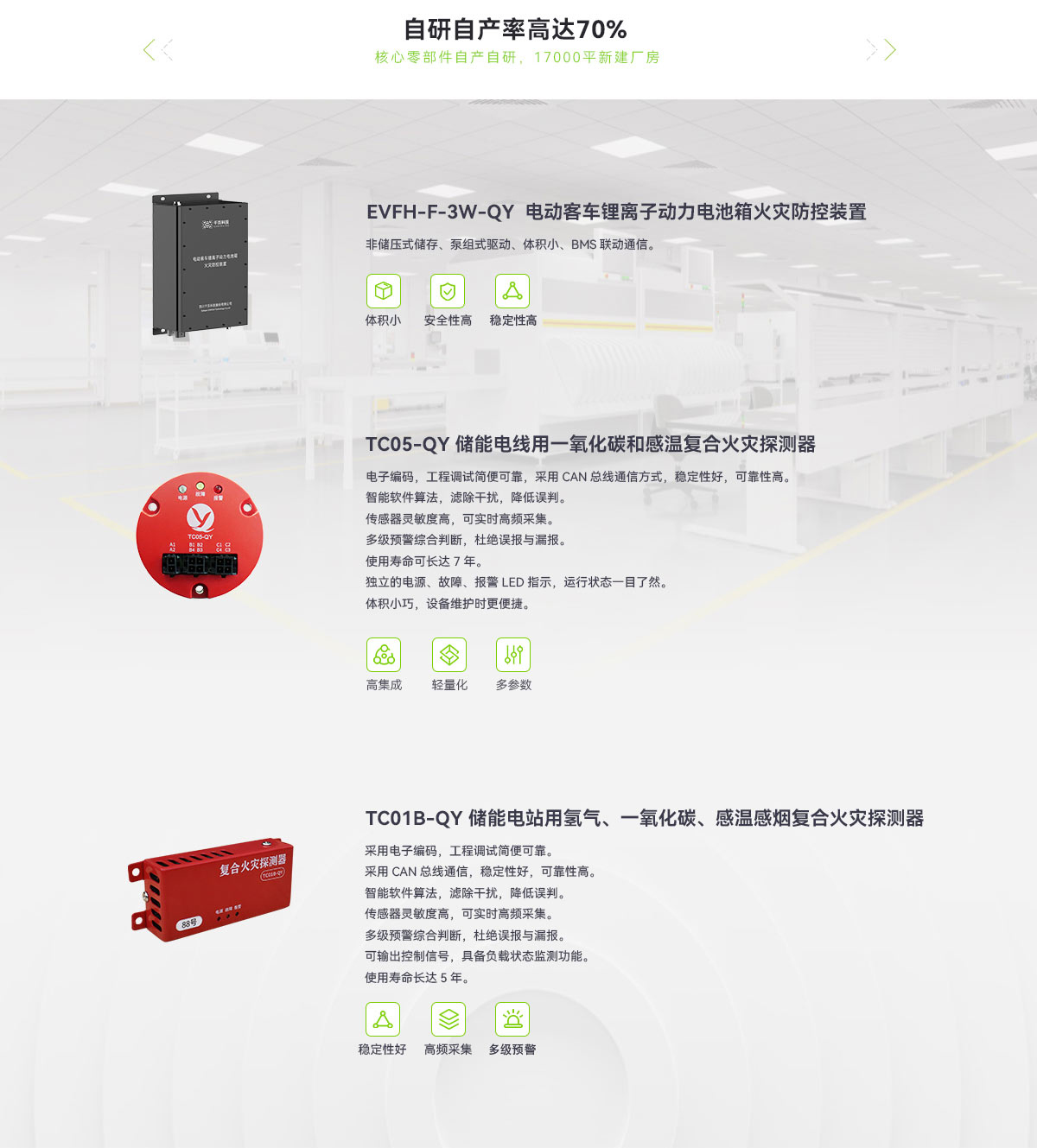

TC01A-QY储能电站用一氧化碳、感烟感温复合火灾探测器
电化学储能电站专用火灾探测装置采用高度集成的方式将一氧化碳、烟雾、温度、VOC等测量参数集于一身，对储能电池热失控特征量进行全方位的监测与分析。探测装置采用小型化设计，可安装于储能集装箱顶部、电池架顶部或外部以及电池箱内部。
产品特点：
①采用高灵敏度传感器，可以在火灾发生前探测到电池箱内的温度、CO、光电烟雾、VOC
②实时高频采集监控环境内的空气环境，发现异常主动上报，将火灾扑灭在萌芽阶段
③采用多级预警综合判断的策略，杜绝误报、漏报现象
④探测器本身可进行开关量输出，方便与多种消防设备进行联动
⑤使用寿命长，可达5年。而传统消防部分探测器需要2-3年更换
⑥探测类型可根据客户需求做相应调整

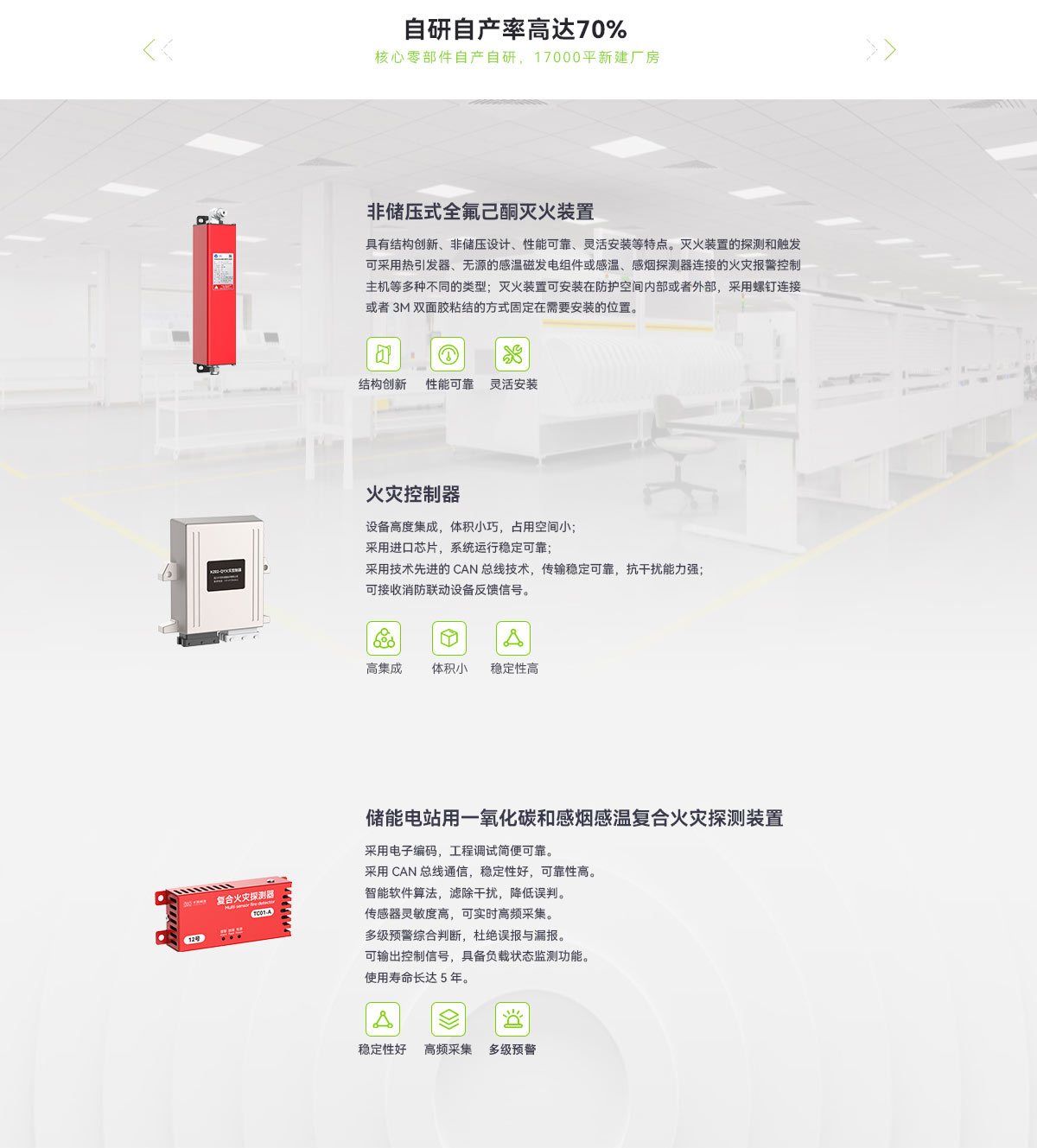

GSCN-FCY-4-QY柜式储能非储压灭火装置（含控制器）
柜式储能非储压灭火装置是用洁净型全氟己酮灭火剂作为灭火介质，集控制、灭火于一体的灭火装置，装置内部有控制器，在接收到探测器的火灾信号后，打开灭火剂瓶组，灭火药剂通过管路和雾化喷头喷出，迅速湮灭，抑制电池模块内的火情。
